Установка опор освещения

Что нужно знать перед установкой опор освещения?

Опоры освещения обеспечивают комфорт и безопасность на автомобильных трассах, улицах города, вокзалах и других территориях в темное время суток.

Однако при неправильном выборе или ошибках установки, такие конструкции могут деформироваться или обрушиться, создав риск для транспорта, прохожих и сооружений.

Для того, чтобы опоры освещения служили долгие годы, важно правильно подобрать изделия и комплектующие к ним - в зависмости от ветрового района места установки и предполагаемой нагрузки.

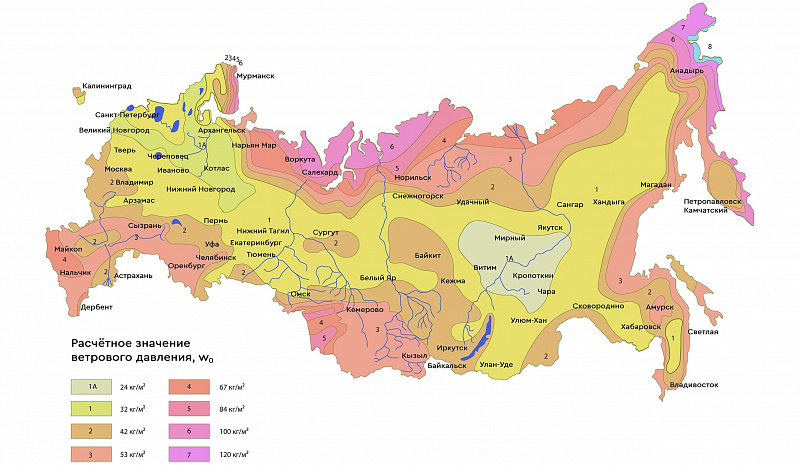

Ветровая нагрузка на опоры освещения

При расчете ветровой нагрузки для опор освещения необходимо руководствоваться правилами, указанными в СНиПах, а также данными в СП 20.13330.2016.

- Несиловые опоры могут быть установлены в I-III ветровом районе.
- Силовые опоры устанавливается в I-VII ветровом районе.

Территория РФ разделена на 7 ветровых районов.

- I-IV районы соответствуют городским местностям с постройками от 10 метров.
- V-VII районы - открытым местностям, в частности, побережью морей.

Таблица ветровых районов

Город

Регион

Ветровой район

Абакан

Хакасия

3

Альметьевск

Татарстан

2

Ангарск

Иркутская область

3

Арзамас

Нижегородская область

2

Артем

Приморский край

3

Архангельск

Архангельская область

2

Астрахань

Астраханская область

3

Ачинск

Красноярский край

3

Балаково

Саратовская область

3

Комплектация фланцевых и прямостоечных опор освещения

Прежде чем подобрать комплектующие для опоры освещения, важно определить ее тип.

Разберем отличие прямостоечных и фланцевых опор освещения.

Прямостоечная опора освещения - это монолитный столб, который состоит из наземной и подземной части Подземная часть бетонируется в грунте, а наземная - остается над уровнем земли.

Комплектация фланцевой опоры:

Прямостоечный стальной столб

Питающий кабель

Консольный кронштейн

Уличные светильники

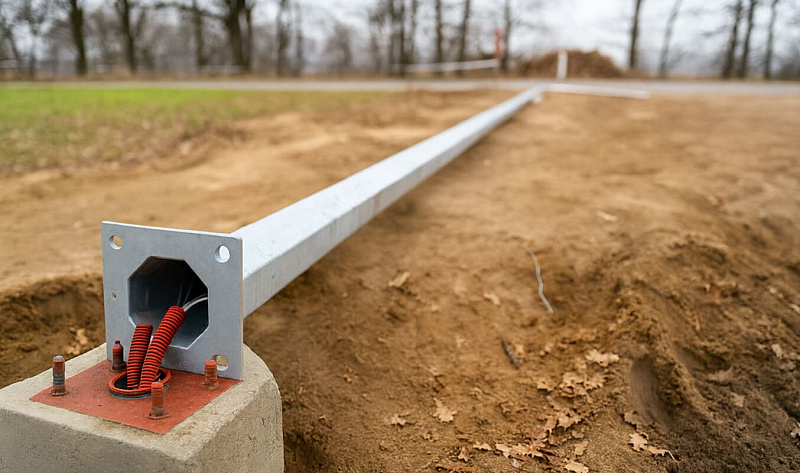

Фланцевая опора освещения - это металлический столб, которые монтируется непосредственно над землей на закладную деталь фундамента, которая предварительно бетонируется в грунт.

Комплектация прямостоечной опоры:

Фланцевый стальной столб

Закладная деталь фундамента и метизы

Питающий кабель

Консольный кронштейн

Уличные светильники

Этапы установки фланцевой опоры

На сегодняшний день именно фланцевые опоры освещения являются наиболее востребованными, так как их монтаж и демонтаж значительно проще. Прямостоечную опоры после установки можно только срезать, в противном случае придется бурить вокруг нее землю, чтобы удалить констурукцию полностью.

Фланцевую опору освещения достаточно просто отсоединить от закладной детали фундамента, демонтировав удерживающее ее метизы, после этого опору освещения можно перенести или заменить, установив новую на прежнее место.

[ Этап 1 ] - Определение грунта

Каменистый

Наиболее благоприятный тип грунта для установки опор освещения, не проседает и не поддержен размытие.

Песчаный

После бурения котлована требуется подсыпка гравия на его дно, так как песчаный грунт может проседать, что приводит к усадке.

Глинистый

Неблагоприятный тип грунта для установки опор освещения. Размывается под воздействием сточных и грунтовых вод.

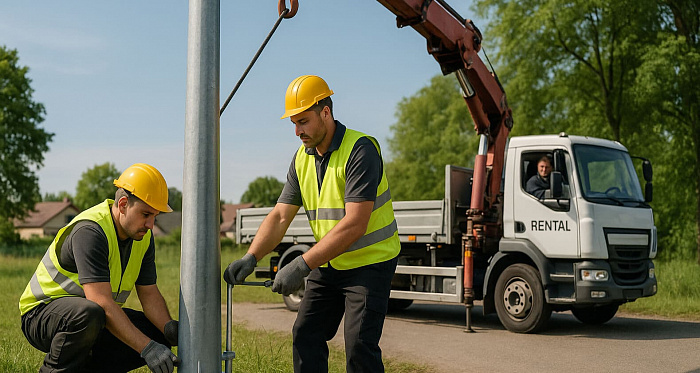

[ Этап 2 ] - Разметка территории под установку опор освещения и прокладку кабеля

Перед тем как начинать монтажные работы, необходимо получить разрешение на их проведение, а также схему расположению технических коммуникаций на территории.

Расстояние между опорами освещения, как правило, составляет от 30 до 65 метров.

[ Этап 3 ] - Монтаж фланцевых опор освещения

01

Бурение скважины под закладную деталь для опоры освещения.

*Диаметр котлована должен быть больше диаметра опоры на 10 см, глубина - не менее 1 метра

02

Прокладка питающего кабеля (в случае монтажа подземным способом).

03

Кабель размещают в котловане, фиксируют при помощи клиновых распорок и заливают бетонным раствором.

04

После застывания верхний слой бетона покрывают битумом.

05

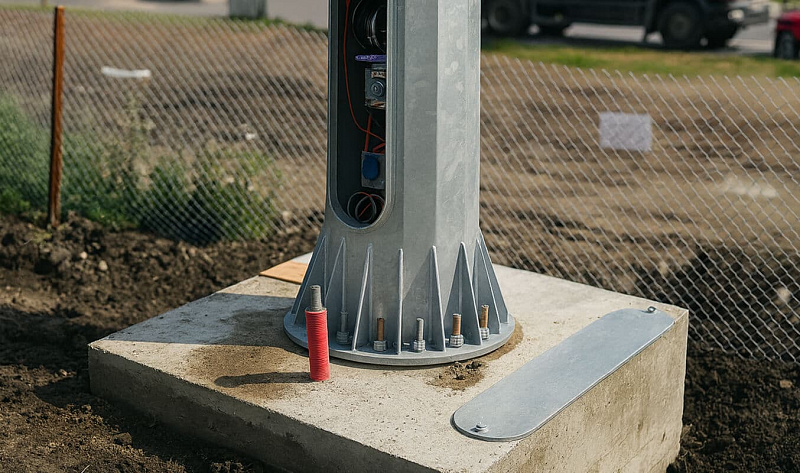

Опора монтируется на закладную деталь при помощи метизов, после того, как бетон полностью застынет (не ранее чем через три дня)

06

После этого производится монтаж кронштейнов со светильниками и подключение питающего кабеля.

Советы по монтажу опор освещения

1. Подготовка основания

Перед установкой опоры убедитесь, что фундамент выполнен в соответствии с проектной документацией. Бетонное основание должно быть полностью набрало прочность.

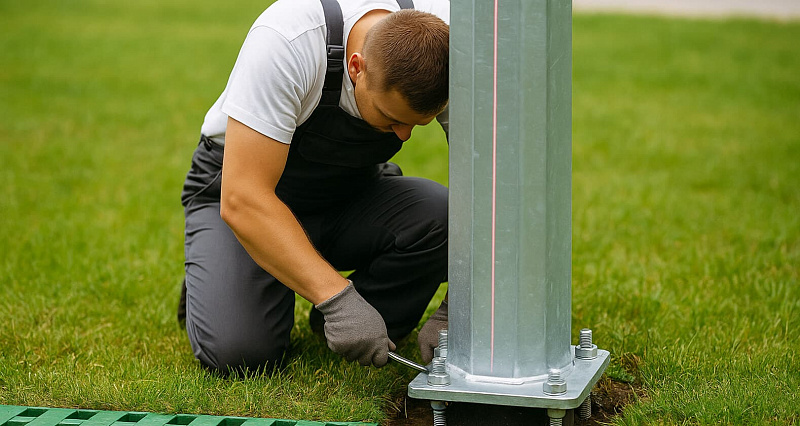

2. Использование лазерного уровня

Для правильной вертикальной установки опоры применяйте лазерный уровень или отвес. Это позволит избежать перекосов и увеличит срок службы конструкции.

3. Контроль крепёжных элементов

Все болты и гайки должны быть надёжно затянуты и проверены на соответствие требованиям ГОСТ. Рекомендуется использовать динамометрический ключ для равномерной затяжки.

4. Защита от коррозии

Убедитесь, что на месте установки не поврежден защитный слой цинкования или покраски. При необходимости нанесите дополнительный антикоррозийный состав.

5. Прокладка кабеля

Кабель должен быть проложен в защитной гофре или трубе. Избегайте острых перегибов и контакта с острыми кромками.

6. Безопасность монтажа

Работы выполняются только в защитной экипировке и при отключённом напряжении. Монтаж на высоте должен производиться с использованием страховочного оборудования.

7. Финальная проверка

После установки проверьте устойчивость опоры, работу светильников и герметичность соединений. Сделайте фотоотчёт для дальнейшего контроля качества.
